Вивчення розподілу напружень моделі заднього міжхребцевого спондилодезу поперекового відділу хребта (імплантат PEEK і дистракційний кейдж)

Авторы: Стогній А.В. (1), П’ятикоп В.О. (1), Яресько О.В. (2), Попсуйшапка К.О. (2), Підгайська О.О. (2), Карпінський М.Ю. (2)
(1) — Харківський національний медичний університет, м. Харків, Україна
(2) — ДУ «Інститут патології хребта та суглобів ім. проф. М.І. Ситенка НАМН України», м. Харків, Україна

Рубрики: Травматология и ортопедия

Разделы: Клинические исследования

Актуальність. Існує широкий спектр конструкцій і видів матеріалів кейджів для спинномозкових імплантатів, які можуть використовуватися при спондилодезі хребта, але імплантати часто викликають ушкодження замикальної пластини, що може призвести до травми й біомеханічної нестабільності. Існує чотири різних типи матеріалів, які використовують для виготовлення кейджа: металевий, керамічний, полімерний і композитний. Мета: проаналізувати напружено-деформований стан нового міжтілового опорного пристрою і порівняти його з міжтіловою опорою з матеріалу PEEK хребетного блоку L5-S1 і заднього спондилодезу. Матеріали та методи. Була використана інтактна модель таза з крижем і блоком хребців L3-L5. У модель були внесені наступні зміни: міжхребцевий диск L5-S1 був замінений стандартною міжтіловою опорою з матеріалу PEEK. Задній спондилодез L4-S1; міжхребцевий диск L5-S1 був замінений новою міжтіловою опорою. Задній спондилодез L4-S1. Без урахування ваги нижніх кінцівок на верхню поверхню тіла хребця L3 і його суглобові відростки прикладали силу в 422 Н. Результати. Напруження в хребцях L3 і L4 практично не відрізняються від показників моделі в нормі незалежно від типу міжтілової опори. У хребцях L5 і S1 рівень напружень значно перевищує показники моделі в нормі. Імплантат нової конструкції забезпечує значно нижчий рівень напружень на передній поверхні хребця S1 і навколо фіксуючих гвинтів у ньому. Міжтілова опора приймає на себе основне навантаження, про що свідчить величина напружень у ній, яка втричі перевищує максимальний рівень напружень в імплантаті з матеріалу PEEK. Це дозволяє розвантажити елементи транспедикулярної конструкції, що підтверджується низьким рівнем напружень на всіх фіксуючих гвинтах і по всій довжині опорного стрижня. Висновки. Характер розподілу напружень у блоці хребців L3-S1 не змінився порівняно з моделлю PEEK. У тілах хребців L4 і S1 рівень напруження незначно підвищився порівняно з моделлю PEEK, а в хребці L5 знизився. Використання більш жорсткої міжтілової опори дозволило знизити напружений стан на вході фіксуючих гвинтів до кістки хребця S1. Більш високий рівень напруження в самій міжтіловій опорі порівняно з моделлю PEEK не є критичним щодо міцності для металу.

Background. There are a wide variety of designs and materials of spinal implant cages that can be used in spinal fusion, but the implants often cause damage to the locking plate, which can lead to trauma and biomechanical instability. There are four different types of materials used to make a cage: metal, ceramic, polymer, and composite. Goal: to analyze the stress-strain state of the new interbody support device and compare it with the PEEK interbody support of the L5-S1 vertebral block and posterior fusion. Materials and methods. An intact model of the pelvis with the sacrum and the L3-L5 vertebral block was used. The following changes were made to the model: the L5-S1 intervertebral disc was replaced by a standard PEEK interbody support. Posterior fusion of L4-S1; the L5-S1 intervertebral disc was replaced by a new interbody support. Posterior fusion of L4-S1. Without considering the weight of the lower limbs, a force of 422 N was applied to the upper surface of the L3 body and its articular processes. Results. Stresses in the L3 and L4 vertebrae practically do not differ from the values of the normal model, regardless of the type of interbody support. In the L5 and S1 vertebrae, the level of stress significantly exceeds the normal values in the model. The implant of the new design provides a significantly lower level of stress on the front surface of the S1 vertebra and around the fixing screws in it. The interbody support takes on the main load as evidenced by the level of stresses in it, which is three times higher than the maximum stress in the implant made of PEEK material. This allows the elements of the transpedicular structure to be unloaded, which is confirmed by the low level of stress on all the fixing screws and along the entire length of the support rod. Conclusions. The pattern of stress distribution in the L3-S1 vertebral block did not change compared to the PEEK model. In the bodies of the L4 and S1 vertebrae, the stress level slightly increased compared to the PEEK model, and in the L5 vertebra, it decreased. The use of a more rigid interbody support made it possible to reduce the stress state at the entrance of the fixing screws to the bone of the S1 vertebra. The higher level of stress in the interbody support itself, compared to the PEEK model, is not critical in terms of strength for the metal.

Ключевые слова

задній спондилодез; міжтілова опора; напруження

posterior fusion; interbody support; stress

doi: http://dx.doi.org/10.22141/1608-1706.6.23.2022.923

Вступ

Математичне моделювання біомеханічних систем стає одним з основних методів дослідження. Для визначення внутрішнього напружено-деформованого стану (НДС) біомеханічних моделей найбільш популярним став метод скінченних елементів (МСЕ). За допомогою методу скінченних елементів можна досліджувати складні тривимірні моделі, а також швидко виконувати розрахунки при зміні параметрів моделі, що дає можливість враховувати вплив зміни одного параметра на результат розрахунку всієї моделі. Крім того, МСЕ надає інформацію, яку неможливо отримати звичайними методами вимірювань, і дає можливість моделювати ситуації, які неможливо виміряти експериментальними методами. Одним з важливих прикладів такого дослідження є оцінка розподілу напружено-деформованого стану в хребті [1, 2].

Розвиток обчислювальної потужності комп’ютерів, побудова стійких алгоритмів вирішення завдань за допомогою МСЕ уможливили аналіз різних моделей травм і захворювань хребетного стовпа. У літературі досить багато робіт присвячено вивченню хребта за допомогою МСЕ. Були проаналізовані поперековий відділ хребта [3–5], грудопоперековий відділ хребта [6, 7] і меншою мірою — весь хребет у цілому [8, 9], що пов’язано зі складністю побудови геометричної моделі й моделювання її правильної функціональної поведінки.

Щодо завдання найближчими до нашого дослідження є роботи [10–13], у яких проводиться аналіз у структурах на предмет міжтілового спондилодезу. Існує широкий спектр конструкцій і видів матеріалів кейджів для спинномозкових імплантатів, які можуть використовуватися при спондилодезі хребта, але такі імплантати часто викликають ушкодження замикальної пластини, що може призвести до травми й біомеханічної нестабільності. Існує чотири різних типи матеріалів, які використовують для виготовлення кейджів: металевий, керамічний, полімерний і композитний.

У роботі [10] автори проаналізували поведінку імплантату, виготовленого з двох різних матеріалів: PEEK і PLA. Дослідження проводилося за допомогою МСЕ. Була побудована модель для хребців L4 і L5. На підставі результатів моделювання автори дійшли висновку, що в цілому при використанні матеріалу PEEK спостерігається більш високе напруження в замикальній пластині.

У роботі [11] автори провели порівняльний аналіз імплантата PEEK і титанового імплантата на предмет заднього поперекового міжкорпусного спондилодезу. Це дослідження оцінило біомеханічний ефект, який ці типи імплантатів з різним рівнем твердості справляють на остеопорозний хребець пацієнтів з остеопорозом. Це дослідження показало, що імплантати PEEK у хребцях з остеопорозом порівняно з титановими імплантатами менш схильні до просідання, викликаного мікротріщинами кісткової тканини.

У роботі [12] автори також оцінили вплив імплантатних матеріалів на НДС моделі. Була розглянута модель хребців L3 і L4. У результаті досліджень як краща альтернатива і більш дешевий матеріал був обраний титановий сплав для металевих імплантатів і PLA для композитних імплантатів.

Негативні аспекти імплантатів PEEK (такі як незрощення кістки), незважаючи на кращу біомеханічну стійкість, змушують дослідників вести подальший пошук різних типів імплантатних конструкцій і матеріалів. Так, автори [13] у своїй роботі досліджують новий композитний хребетний кейдж, який має пористу структуру з титанового сплаву. Недавній експеримент на тваринах підтвердив припущення про кращий ступінь зрощення, ніж для кейджа PEEK, і меншу просадку, ніж для титанового кейджа.

Мета: проаналізувати НДС нового міжтілового опорного пристрою і порівняти його з міжтіловою опорою з матеріалу PEEK хребетного блока L5-S1 і заднього спондилодезу.

Матеріали та методи

При побудові розрахункової моделі як основа була використана інтактна модель таза лабораторії біомеханіки ІПХС ім. М.І. Ситенка з крижем і блоком хребців L3-L5 [14] (рис. 1).

У неушкоджену модель були внесені такі зміни:

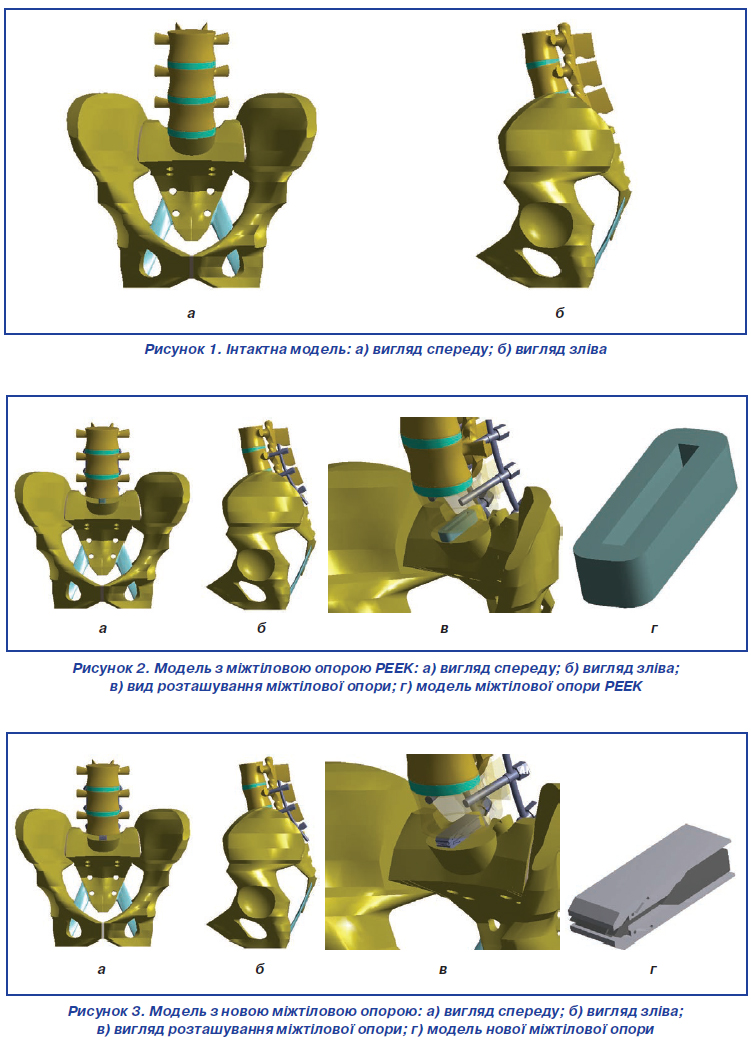

1) міжхребцевий диск L5-S1 був замінений стандартною міжтіловою опорою з матеріалу PEEK. Задній спондилодез L4-S1 (рис. 2);

2) міжхребцевий диск L5-S1 був замінений новою міжтіловою опорою. Задній спондилодез L4-S1 (рис. 3).

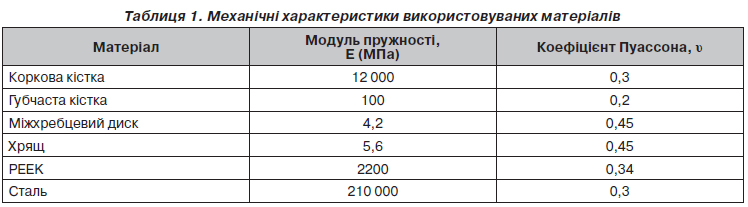

У цьому дослідженні матеріал вважався однорідним та ізотропним. При виборі властивостей кісткових структур і біологічних тканин ми спиралися на дані, які найбільш часто зустрічаються в літературі [15–17]. Використовувані характеристики (Е — модуль пружності (модуль Юнга), υ — коефіцієнт Пуассона) зведені в табл. 1.

Був розглянутий варіант вертикального двоопорного стояння. Згідно з дослідженнями [18], навантаження на хребет у неушкодженій моделі розподіляється між тілом хребця й суглобовими відростками. У нашій моделі, згідно з дослідженням [19], 75 % навантаження припадає на тіло хребця L3 і 25 % — на його суглобові відростки. Основним навантаженням є маса тіла. У цьому дослідженні маса тіла дорівнює 700 Н. Без урахування ваги нижніх кінцівок [20] на верхню поверхню тіла хребця L3 і його суглобові відростки прикладають силу в 422 Н. Місце застосування і напрямок зусиль подані на рис. 4. Модель закріплена у вертлюжних западинах.

Дослідження моделей виконували за допомогою методу скінченних елементів. Як критерій оцінки напружено-деформованого стану моделей використовували напруження за Мізесом [16].

Моделювання виконували за допомогою системи автоматизованого проєктування SolidWorks. Розрахунки напружено-деформованого стану моделей виконували за допомогою програмного комплексу CosmosM [21].

Результати

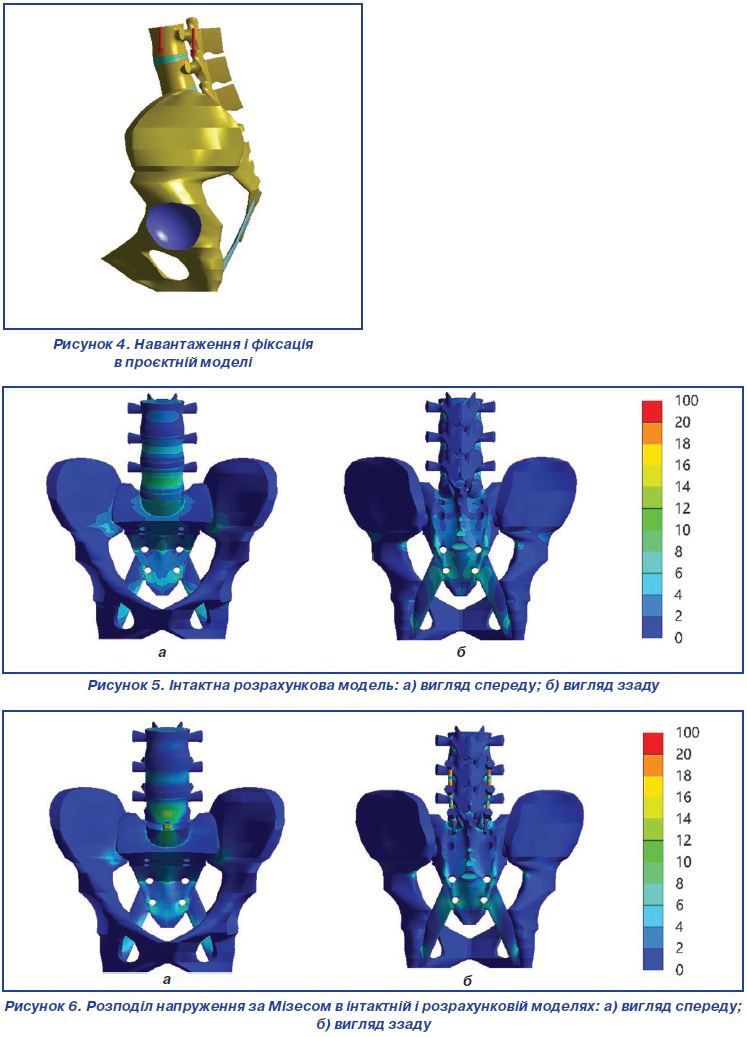

На першому етапі роботи досліджували напружено-деформований стан моделі поперекового відділу хребта в нормі. Картину розподілу напружень у моделі наведено на рис. 5.

Аналіз результатів розрахунку моделі в нормі показав, що рівень напруження в блоці хребців L3-S1 варіює в межах 15 МПа. Найбільш напруженим є хребець L5. У передній частині рівень напруженого стану досягає значення 9,4 МПа. На нижній поверхні тіла хребця L5 значення напруження за Мізесом становить 14,8 МПа.

З розрахунку можна зробити висновки про те, що в хребетному блоці L3-S1 розподіл НДС відбувається по-різному, більш напруженою є передня частина тіл хребців, а також верхня і нижня поверхні тіл хребців.

На наступному етапі роботи вивчали напружено-деформований стан моделі поперекового відділу хребта із заднім міжтіловим спондилодезом L4-S1 імплантатом з PEEK. Розподіл напружень у моделі наведено на рис. 6.

Аналіз результатів розрахунку моделі порівняно з інтактною моделлю показав, що змінився характер розподілу НДС у хребетному блоці L3-S1. Рівень напруженого стану зріс. Рівень напруження в хребці L5 на передній поверхні тіла хребця досягає значення 14,7 МПа (9,4 МПа в інтактній моделі), а на нижній площині тіла хребця — 40,2 МПа (14,8 МПа в інтактній моделі). У хребці S1 максимальний рівень напруження досягає значення 13,5 МПа (8,1 МПа в інтактній моделі).

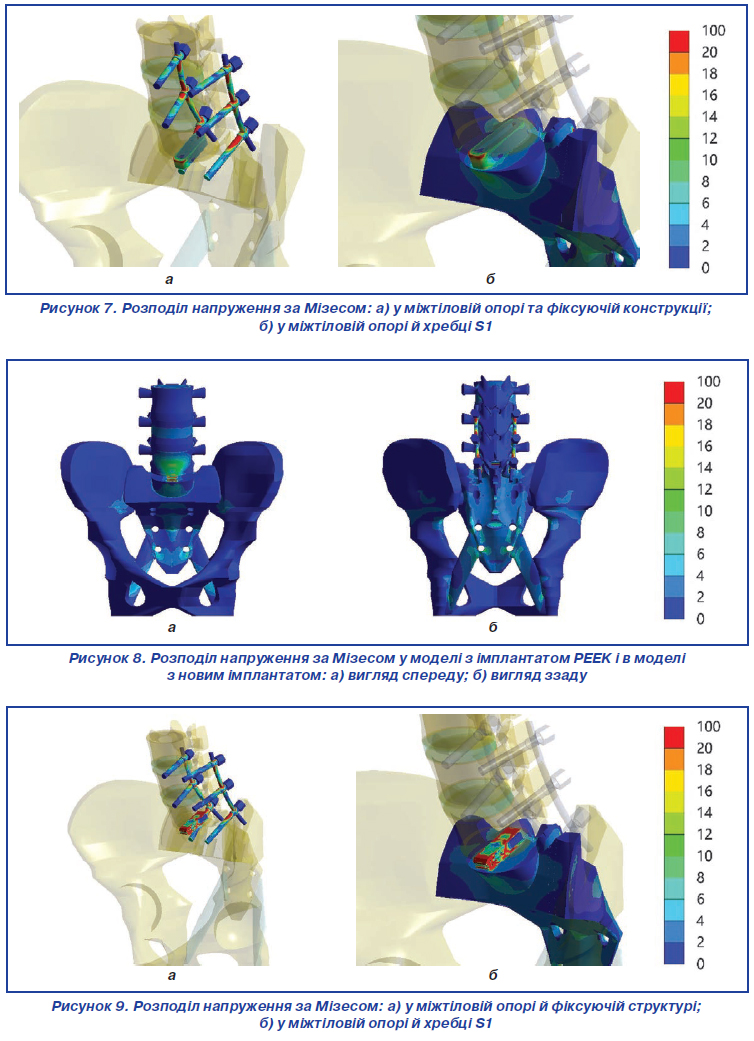

Напружений стан у ділянці міжтілової опори й у фіксуючій конструкції подано на рис. 7.

У міжтіловій опорі передня частина більш напружена, рівень напруженого стану досягає значення 35,7 МПа. Максимальні значення напруження за Мізесом у точках входу гвинтів у кістку спостерігаються в хребці S1 — 27,3 МРа. У фіксуючій конструкції в місцях кріплення гвинтів зі стрижнями рівень напруження досягає значення 80,8 МПа.

З розрахунку можна зробити висновки про те, що характер розподілу НДС у блоці хребців L3-S1 змінився порівняно з інтактною моделлю. Тіла хребців L5 і S1 стали більш напруженими. У зоні контакту фіксуючої структури з кістковою тканиною ділянки концентрації напружень розташовуються в місцях входу гвинтів у кістку.

Останній етап роботи — моделювання варіанта заднього міжтілового спондилодезу L5-S1 імплантатом нової конструкції. Розподіл напружень у моделі можна спостерігати на рис. 8.

Аналіз результатів розрахунку даної моделі порівняно з попередньою показав, що характер розподілу НДС у блоці хребців L3-S1 не змінився. Рівень напруження в хребці L5 на передній поверхні тіла хребця досягає значення 14,7 МПа (14,1 МПа в моделі з імплантатом PEEK), а на нижній площині тіла хребця — 40,7 МПа (40,2 МПа в моделі з імплантатом PEEK). У хребці S1 максимальний рівень напруження досягає значення 14,5 МПа (13,5 МПа в моделі з імплантатом PEEK).

Напружений стан у ділянці міжтілової опори й у фіксуючій конструкції подано на рис. 9.

Для міжтілової опори більш напруженою є передня частина, де рівень напруженого стану досягає значення 113,3 МПа (27,3 МПа в моделі з імплантатом PEEK). Максимальні значення напруження за Мізесом у точках входу гвинтів у кістку спостерігаються в хребці S1 — 17,8 МПа (35,7 МПа в моделі з імплантатом PEEK). У фіксуючій структурі, вузлах кріплення гвинтів зі стрижнями, рівень напруження досягає значення 72,2 МПа (80,8 МПа в моделі з імплантатом PEEK).

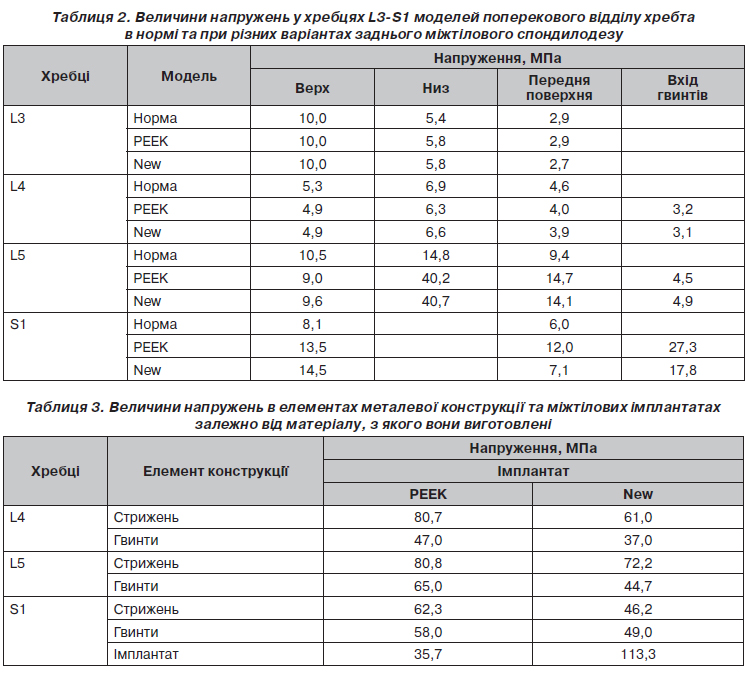

Дані про величини напружень у хребцях L3-S1 моделей поперекового відділу хребта в нормі та при різних варіантах заднього міжтілового спондилодезу наведені в табл. 2.

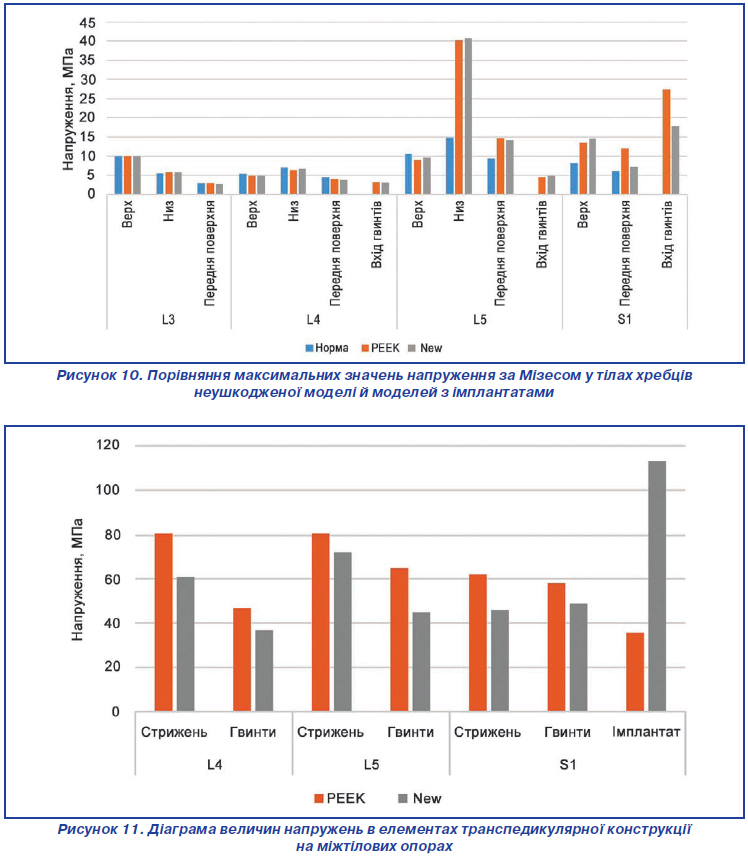

На рис. 10 подано порівняння значень максимальних напружень за Мізесом у тілах хребців інтактної і розрахункової моделей.

Як можем бачити на діаграмі, напруження в хребцях L3 і L4 практично не відрізняються від показників моделі в нормі незалежно від типу міжтілової опори. У хребцях L5 і S1 рівень напружень значно перевищує показники моделі в нормі. Що стосується відмінностей залежно від типу міжтілової опори, слід відзначити, що імплантат нової конструкції забезпечує значно нижчий рівень напружень на передній поверхні хребця S1 і навколо фіксуючих гвинтів у ньому.

У табл. 3 наведені дані про величини напружень в елементах металевої конструкції і міжтілових імплантатах.

Наочно порівняти рівень напружень в елементах транспедикулярної конструкції і міжтілових опорах можна за допомогою діаграми, яка наведена на рис. 11.

Наведена діаграма наочно демонструє, що нова міжтілова опора приймає на себе основне навантаження, про що свідчить величина напружень у ній, яка втричі перевищує максимальний рівень напружень в імплантаті з матеріалу PEEK. Це дозволяє розвантажити елементи транспедикулярної конструкції, що підтверджується низьким рівнем напружень на всіх фіксуючих гвинтах і по всій довжині опорного стрижня.

Висновки

1. Характер розподілу напружень у блоці хребців L3-S1 не змінився порівняно з моделлю PEEK.

2. У тілах хребців L4 і S1 рівень напруження незначно підвищився порівняно з моделлю PEEK, а в хребці L5 — знизився.

3. Використання більш жорсткої міжтілової опори дозволило знизити напружений стан на вході фіксуючих гвинтів до кістки хребця S1.

4. Більш високий рівень напруження в самій міжтіловій опорі порівняно з моделлю PEEK не є критичним з точки зору міцності для металу.

Конфлікт інтересів. Автори заявляють про відсутність конфлікту інтересів і власної фінансової зацікавленості при підготовці даної статті.
